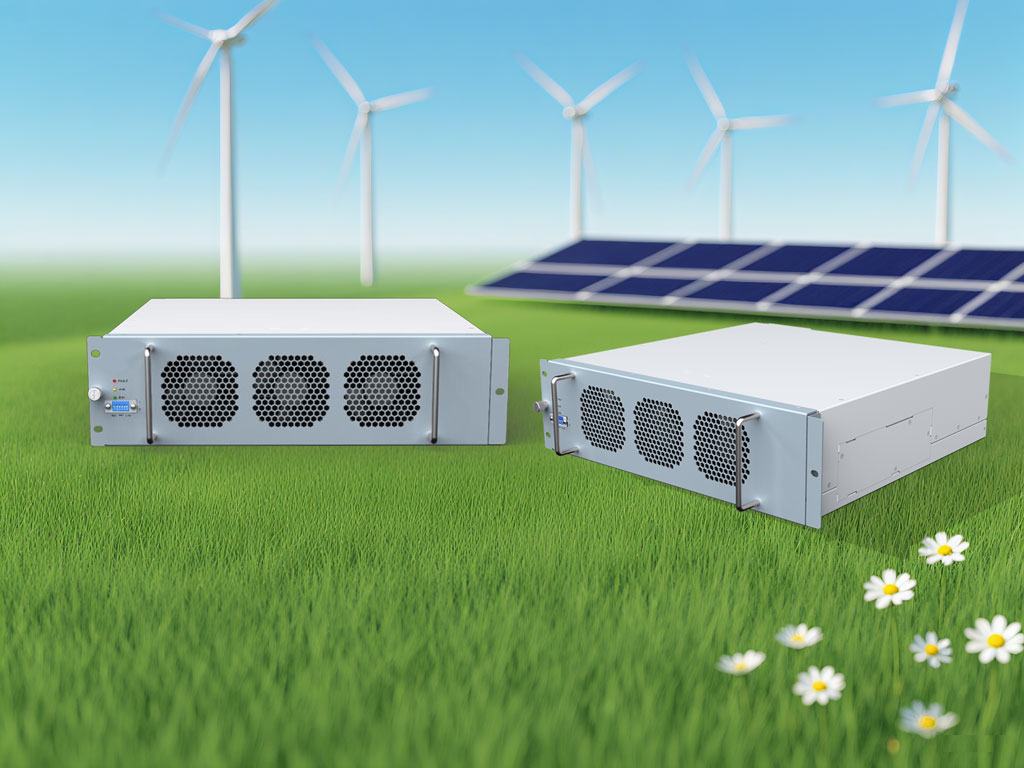

IMAX1K0100-30kW/直流150-1000Vdc/交流380Vac 非隔離雙向AC/DC模塊

<span style="color: rgb(102, 102, 102); font-family: " pingfang="" sc",="" "microsoft="" yahei",="" yahei="" ui",="" simsun,="" simhei,="" arial;="" font-size:="" 16px;"="">IMAX-1K0100 是專為滿足V2G、儲能充電、退役電池梯次利用和具有多個能量輸入的微電網中的雙向變換應用而設計的一款雙向交直流變換模塊。具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾小、高可靠性等優點，達到國際領先水平。

獨創功能：

• 能量雙向流動：同一模塊實現AC/DC雙向變換功能，潮流方向變化時可平滑過渡
• 直流輸出電壓范圍寬：650Vdc~1000Vdc，適配不同類型電池的充放電需求
• 寬溫度范圍：-40°C～+75°C，+55°C以上降額輸出，適應各種場景下的應用
• 功率密度高：功率密度高達62W/in³，節省系統內空間，減少安裝空間
• 隔離風道與灌膠：隔離風道設計可提高散熱效率，灌膠工藝使得模塊防鹽霧、防潮濕、防霉變等防護能力顯著提高

主要特點：

• 節能環保：模塊能量轉換效率>98.7%，有效提高客戶的盈利能力
• 全數字化控制：雙DSP設計，實現了充電模塊的全數字化控制，確保控制的高可靠性
• 無損傷熱插拔：模塊具有真正的無損傷熱插拔功能，即插即用
• 多模塊并聯：最多可16個模塊并機工作，適合不同型號退役電池同時使用
• 低待機功耗：待機功耗小于15W，實現節能環保
• 獨特的三防設計：獨特的防鹽霧、防潮濕、防霉變等防護和工藝設計，使模塊適應各種儲能應用場景

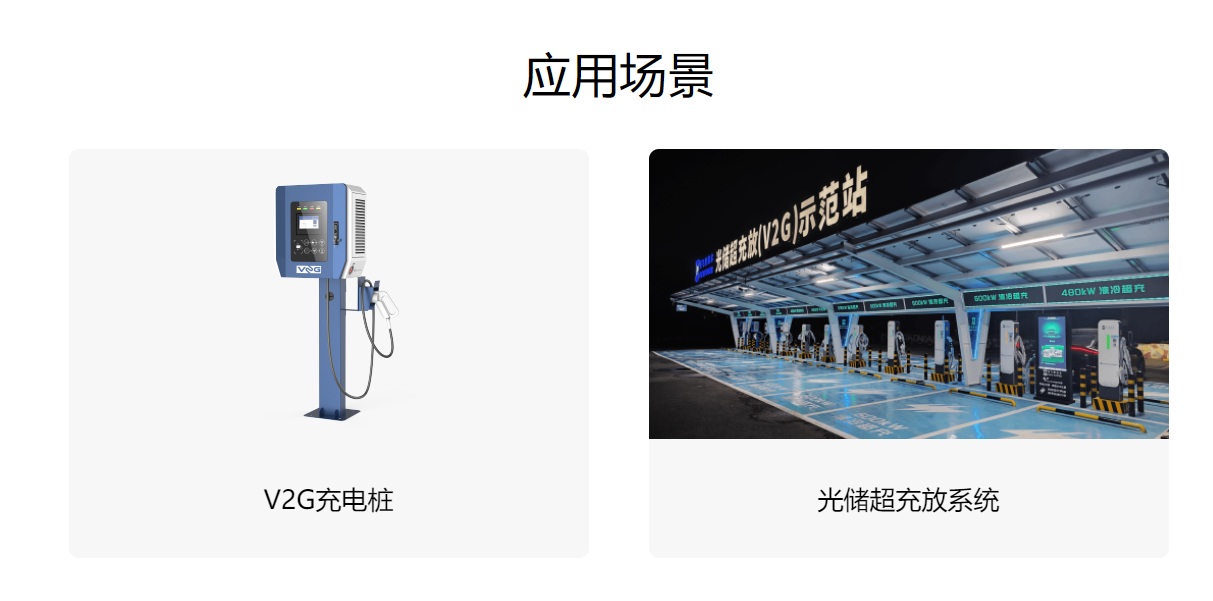

應用場景：

• 儲能系統
• 光儲充一體化系統
• 具有直流母線和儲能的微電網
• 退役電池梯次利用

基本參數

IMAX1K0100

交流輸入（整流）
260Vac~530Vac；45Hz～65Hz

直流輸出（整流）
150Vdc~1000Vdc

直流輸入（逆變）
300Vdc~1000Vdc

交流輸出（逆變）
260Vac~530Vac；320Vac~530Vac時恒功率輸出

轉換效率
滿載效率>96%，峰值效率>97%

模塊尺寸
84mm（高）×300mm（寬）×395mm（深）（不含把手及端子凸出部分）

是否隔離
是

整流模式

穩壓精度
< ±0.5%

效率
滿載效率>96%，峰值效率>97%

穩流精度
≤±1%（輸出負載20%～100%額定范圍）

輸出電壓
150Vdc~1000Vdc

電流范圍
0~100A

額定功率
30kW

電流失真度THD
<5%（50%～100%滿載輸出功率）

功率因數
≥0.99（滿載輸出）

輸入電壓/頻率范圍
260Vac~530Vac；45Hz～65Hz

輸入電流范圍
0~48A

額定電壓
380Vac，3L+PE

逆變模式

輸出功率因數
可設置，設置范圍0.8~1，-0.8~-1

效率
滿載效率>96%，峰值效率>97%

額定功率/電流
30kW/40A

THD
<5%

輸出交流頻率
50Hz/60Hz

輸出交流電壓&輸出功率
260Vac~530Vac；320Vac~530Vac時恒功率輸出

直流輸出功率
100A

直流輸入電壓
300Vdc~1000Vdc

其他參數

尺寸
84mm（高）×300mm（寬）×395mm（深）（不含把手及端子凸出部分）

重量
≤16kg

通信方式
CAN 總線

平均無故障時間 (MTBF)

500,000小時

滿足規范
TUV UL/CE

整流和逆變模式切換時間（電池測試）
10ms

工作環境

相對濕度
≤95%RH，無冷凝

海拔高度
2000m，2000m以上需要考慮降額使用

冷卻方式
強迫風冷

工作溫度
-40℃~+75℃，55℃以上降額使用
