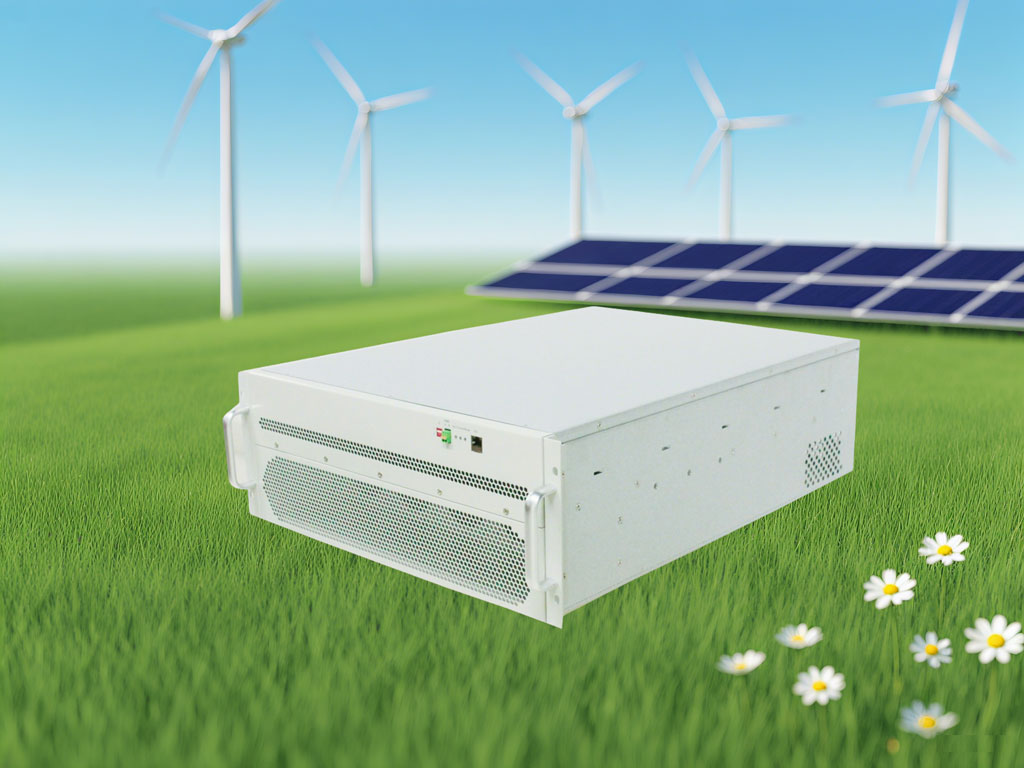

125kW600～950Vdc198A/BM125K950艾麥斯雙向儲能變流器模塊PCS模塊

【技術規格】
產品名稱：125kW 儲能變流器模塊
產品型號：BM125K950

直流側參數
直流電壓范圍：600～950Vdc @400Vac；720～950Vdc @480Vac
滿載直流電壓范圍：630～950Vdc @400Vac；720～950Vdc @480Vac
額定電流：198A
額定功率：125kW

交流側參數（并網）
額定電網電壓：400Vac
電網電壓范圍：320～460Vac，320～400Vac 線性降額
頻率范圍：50/60Hz（-5～5）Hz
電壓制式：三相五線（3W+N+PE）
額定功率：125kW
額定電流：180A
功率因素范圍：0.99/-1～1
電流諧波：<3%，滿載
過載能力：1.1倍長期
直流分量：≤0.5%
最大轉換效率：≥98.7%
充放電轉換時間：<50ms

交流側參數（離網）
額定輸出電壓：400Vac
額定輸出功率：125kW
額定輸出頻率：50/60Hz
最大視在功率輸出：137.5kW
最大輸出電流：198A
輸出THDU：≤3%（線性負載）

保護特性
過壓保護：具備
過流保護：具備
短路保護：具備
過溫保護：具備
防孤島保護：具備
浪涌保護：具備
直流反接保護：具備

系統參數
工作溫度：-30～60℃，45℃以上輸出功率降額
儲存溫度：-40～75℃
濕度：0%RH～95% RH，無冷凝
海拔高度：4000m（2000m以上開始降額使）
噪聲：≤73dB
尺寸（寬深高）：500620200mm（WDH，不含掛耳和把手）
重量：50Kg
防護等級：IP20
冷卻方式：獨立風道，智能風冷
通訊接口：RS485，CAN，Ethernet，干接點
符合標準：GB/T 34120-2023，GB/T 34133-2023，EN 62477，EN IEC 61000
